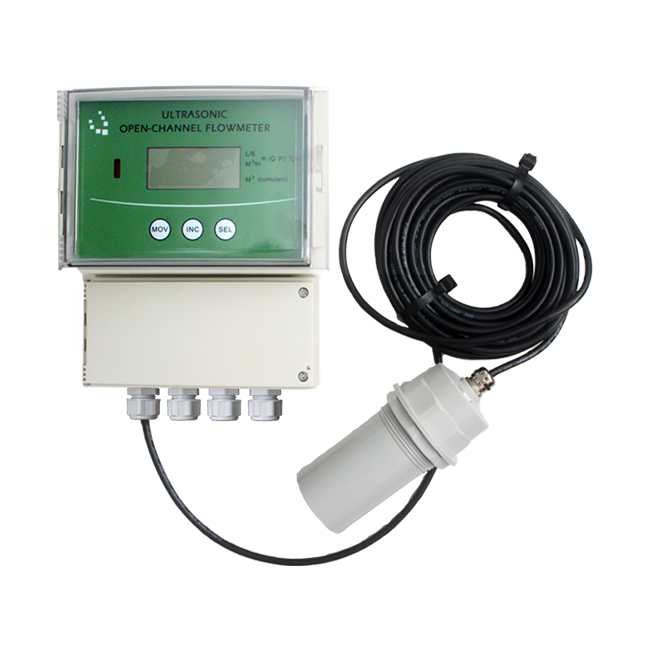

超声波明渠流量计
明渠流量计是一种经济的明渠测量解决方案，可测量流经堰和水槽的水位、流量和总体积。该仪表包括一个非接触式超声波液位传感器，用于检测水位，然后利用曼宁公式和通道特性计算流量和体积。
产品介绍
产品优势
技术参数
产品安装
行业应用
产品介绍专业从事仪器仪表、流量检定装置设计、研发、生产、销售为一体的企业明渠流量计是一种经济的明渠测量解决方案，可测量流经堰和水槽的水位、流量和总体积。该仪表包括一个非接触式超声波液位传感器，用于检测水位，然后利用曼宁公式和通道特性计算流量和体积。
产品优势超声波明渠流量计的优点经济可靠。水平变化的精度为1毫米。适用于各种堰和水槽，巴歇尔水槽（ISO）、V型缺口堰、矩形堰（带或不带末端收缩）和定制公式型堰；以L/S、M3/h或M3/min显示流量；图形液晶显示屏显示清晰（带背光）；探头与主机之间的电缆长度可达1000m；探头采用防漏结构，防护等级IP68；耐化学腐蚀的探针材料可实现最大的应用灵活性；提供4-20mA输出和RS485串行通讯（MODBUS-RTU）输出；最多提供6个可编程继电器用于报警；技术参数专业从事仪器仪表、流量检定装置设计、研发、生产、销售为一体的企业电源 DC24V（±5%）0.2A；AC220V（±20%）0.1A；可选DC12V 显示 背光液晶显示屏 流量范围 0.0000~99999L/S或m3/h 最大累计流量 9999999.9立方米/小时 液位/精度 1mm 或全跨度的 0.2%（以较大者为准） 模拟输出 4-20mA，对应瞬时流量 输出 模拟输出：4~20mA，最大750Ω 继电器输出 标准2个继电器输出（可选配最多6个继电器） 通讯协议 RS485、MODBUS-RTU标准协议 环境温度 -40℃~70℃ 测量周期 1秒（可选2秒） 参数设定 3个感应按钮/遥控器 转换器外壳材料 ABS 转换器防护等级 IP67级 盲区 0.20m 电缆长度 标准10m（可延长至1000m）
产品安装明渠流量计 探头安装提示探头可作为标准配置提供，也可配有螺母或订购的法兰。对于需要化学兼容性的应用，探头可完全封装在 PTFE 中。不建议使用金属配件或法兰。对于暴露或阳光充足的地方，建议使用防护罩。确保探头垂直于被监测表面安装，尽量距监测表面至少 0.25 米，因为探头在盲区无法得到响应。探头在 3 db 处具有 10°（含 10°）锥形光束角，安装时必须能够清晰无阻碍地看到待测液体。但光滑的垂直侧壁堰槽不会造成错误信号。探头必须安装在水槽或堰的上游。法兰上的螺栓不要拧得过紧。当水中有波动或需要提高液位测量精度时，可使用静水井。蒸馏井与堰或水槽的底部相连，探头测量井内的液位。安装在寒冷地区时，应选用加长型传感器，并使传感器伸入容器内，避免霜冻和结冰。对于巴歇尔水槽，探头应安装在距喉部2/3收缩的位置。对于巴歇尔水槽，探头应安装在距喉部2/3收缩的位置。X
