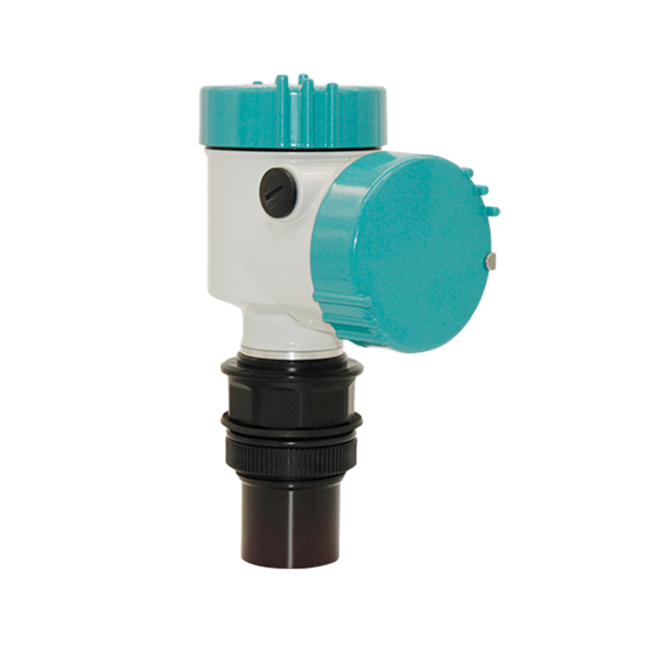

超声波液位计

超声波液位计是由微处理器控制的数字液位仪表。在测量中超声波脉冲由传感器（换能器）发出，声波经液体表面反射后被同一传感器接收，通过压电晶体转换成电信号，并由声波的发射和接收之间的时间来计算传感器到被测液体表面的距离。由于采用非接触的测量，被测介质几乎不受限制，可广泛用于各种液体和固体物料高度的测量。超声波液位计是测量液体高度、罐体高度、物料位置的监测仪表。仪表本身可采用二线制、三线制或四线制技术，二线制为：供电与信号输出共用；三线制为：供电回路和信号输出回路独立，当采用直流24v供电时，可使用一根3芯电缆线，供电负端和信号输出负端共用一根芯线；四线制为：当采用交流220v供电时，或者当采用直流24v供电，要求供电回路与信号输出回路完全隔离时，应使用一根4芯电缆线。直流或交流供电，具有4~20mADC，高低位开关量输出。量程范围：0-60米，多种形式可选，适合各种腐蚀性、化工类场合，精度高，远传信号输出，PLC系统监控。超声波液位计由三部分组成：超声波换能器（探头）、驱动电路（模块）、电子液晶显示模块。

获取报价

19693786536

产品介绍

超声波液位计的使用环境
超声波液位计常应用于温度在-40℃～100℃之间、压力在3Bar（5kg/cm2）以下的场所进行液位或料位的测量。
在常温、常压的情况下，选择超声波物位计测量液体液位是佳的选择，具有工作可靠、安装简便、使用周期长、免维护的特点，并具有相对的价格优势。由于超声波物位计在测量物位时，网站推广与被测介质不接触，同时为全密闭防腐结构，因此对于粘稠的、腐蚀性的、浑浊的等各种液体的液位测量，效果佳。

超声波液位计的盲区
超声波物位计在发射超声波脉冲时，不能同时检测反射回波。由于发射的超声波脉冲具有一定的时间宽度，同时发射完超声波后传感器还有余振，期间不能检测反射回波，因此从探头表面向下开始的一小段距离无法正常检测，这段距离称为盲区。被测的高物位如进入盲区，仪表将不能正确检测，会出现误差。如有需要，可以将物位计加高安装。

产品优势

超声波液位计结构特点

1、结构简单、读数方便、非常便于安装和维护；

2、采用非接触式测量，运行稳定可靠，不易受液体的粘度、密度等影响；

3、可以定点连续的测量，且能方便提供遥测和遥控的测量信号；

4、安全清洁，仪表使用寿命长；

5、适应性强：带温度补偿功能，可在温差较大的环境下使用；

6、精度高：具有RS-485通讯接口，采用特殊回波处理方式，有效避免虚假回波；

7、多种量程选择：有5米、10米、15米三种量程可选择，能在不同工业环境中应用；

8、较好的密封性（防护等级高达IP66/IP67）；

9、耐腐蚀性强：PVDF材质探头，可确保仪表在腐蚀性液体或者腐蚀性环境中可靠测量；

10、性价比高，维护成本低。

技术参数

专业从事仪器仪表、流量检定装置设计、研发、生产、销售为一体的企业

量程	5M、10M、15M、20M
测量精度	0.5%-1.0%
分辨率	3mm或0.1%（取大者）
显示	液晶显示
模拟输出	2线制4～20mA/250Ω负载
继电器输出	无
环境温度	显示仪表-20～+60℃，探头-20～+80℃
通信	无
防护等级	显示仪表IP65，探头IP68
探头电缆	无
探头安装	显示仪表IP65，探头IP68

产品安装

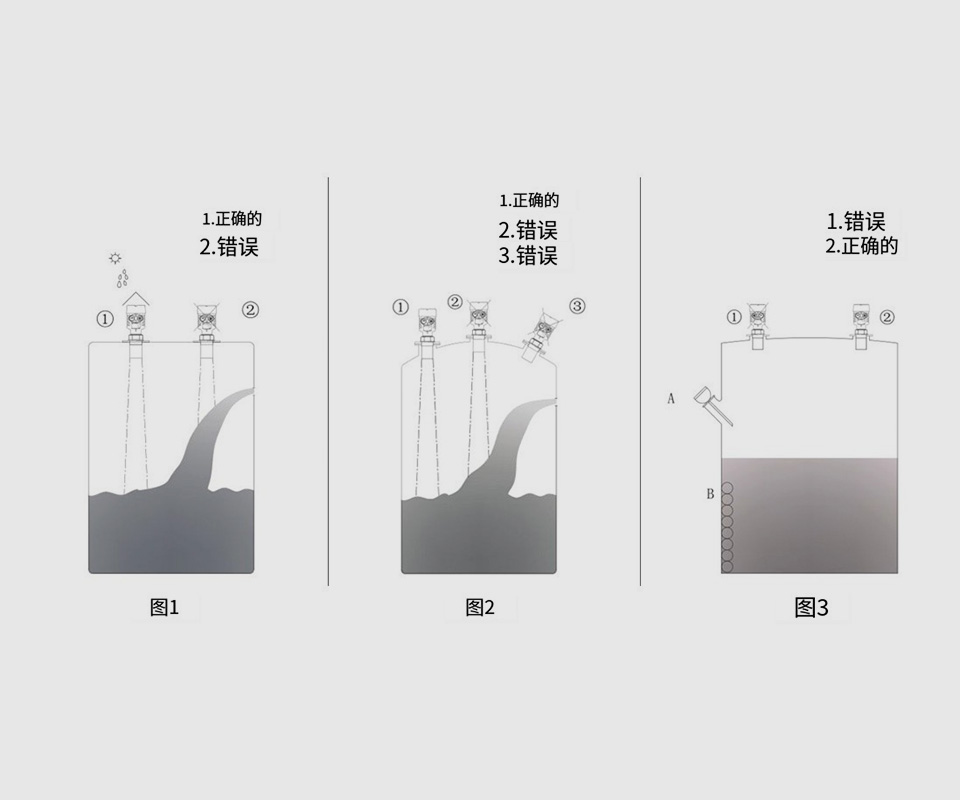

超声波液位计安装注意事项

安装超声波液位计时必须考虑超声波液位计的盲区问题。当液位进入盲区后，超声波变送器就无法测量液位了，所以在确定超声波液位计的量程时，必须留出50公分的余量，安装时，变送器探头必须高出高液位50公分左右。这样才能保证对液位的准确监测及保证超声波液位计的安全。

机械安装时应注意：安装应垂直于测是物表面，避免用于测量泡沫性质物体，避免安装于距测量物体表面距离小于盲区距离（盲区：每台产品会有一个标准，随产品得知），应考虑束避开阴挡物质不与灌口和容器壁相遇，检测大块固体物应调整探头方位，减少测量误差。
