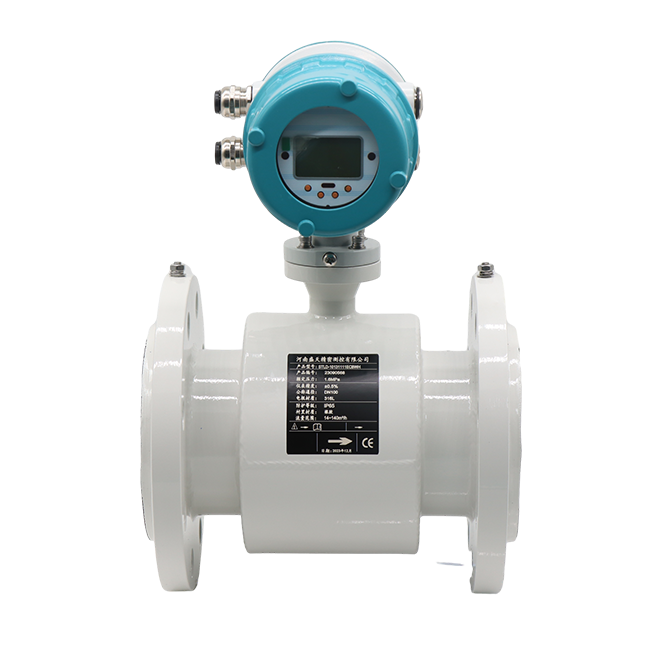

一体式电磁流量计

STLD系列电磁流量计是根据法拉第电磁感应定律进行流量测试的流量计。电磁流量计的优点是压损极小,可测流量范围大。更大流量与更小流量的比值一般为20:1以上,适用的工业管径范围宽,更大可达3m,输出信号和被测流量呈线性,精度较高,可测量电导率≥5μs/cm的酸、碱盐溶液、水、污水、腐蚀性液体以及泥浆、矿浆、纸浆等流体流量。 电磁流量计广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、污水处理站(环保污水控制、化工污水、电镀污水)、造纸(纸浆)、泥浆、医药、食品等工农业的生产公司过程流量测量和控制。
一体式电磁流量计
一体式电磁流量计
一体式电磁流量计
一体式电磁流量计
一体式电磁流量计
工作原理
产品优势
技术参数
产品安装
行业应用
工作原理
专业从事仪器仪表、流量检定装置设计、研发、生产、销售为一体的企业
根据法拉第电磁感应原理,在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极,当导电液体沿测量管轴线运动时,导电液体切割磁力线产生感应电势,此感应电势由两个检测电极检出,数值大小与流量成正比例,其值为:
  E=KBVD
  式中:
  E-感应电势;
  K-与磁场分布及轴向长度有关的系数;
  B-磁感应强度;
  V-导电液体平均流速;
  D-电极间距;(测量管内直径)
传感器将感应电势E作为流量信号,传送到转换器,经放大,变换滤波用一系列的数字处理后,用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4~20mA输出,报警输出及频率输出,并设有RS-485等通讯接口,并支持HART和MODBUS协议。
产品优势
专业从事仪器仪表、流量检定装置设计、研发、生产、销售为一体的企业

不受流体密度、粘度、温度、压力和电率变化的影响,线性测量原理能实现高精确度测量;

测量管内无阻流件,压损小,直管段要求低;

公称通径DN10-DN2000覆盖范围宽,衬里和电极有多种选择,能满足测量多种导电流体的要求;

转换器采用可编程频率低频矩形波励磁,提高了流量测量的稳定性,功率损耗小;

转换器采用16位嵌入式微处理器,全数字处理,运算速度快,抗干扰能力强,测量可靠,精确度高,流量测量范围度可达1500:1;

高清晰度背光LCD显示,全汉字菜单操作,使用方便,操作简单,易学易懂;

具有RS485或RS232O数字通讯信号输出;

具有电导率测量功能,可以判别传感器是否空管,具有自检与自诊断功能;

采用SMD器件和表面安装技术,电路可靠性高;

可用于相应的防爆场合。
技术参数
专业从事仪器仪表、流量检定装置设计、研发、生产、销售为一体的企业
性能 技术参数
公称通径 DN3——DN3000mm
精度 示值的±0.5%,可选示值的±0.3%或±0.2%
衬里材料 聚四氟乙烯,PFA,F46,氯丁橡胶,聚氨酯橡胶,高温橡胶
电极材料 SUS316,哈氏合金B/C,钛,钽,铂铱合金,不锈钢涂覆碳化钨
电极形式 标准型,刮刀型,可更换型
连接方式 法兰连接,插入式连接,卡箍连接,夹持式连接,由壬式连接
介质温度 一体型 -20℃~+60℃
分体式 氯丁橡胶衬里、聚氨酯衬里 -10℃~+80℃
PTFE衬里、PFA衬里、F46衬里 -10℃~+160℃
公称压力 0.6~4.0Mpa(特殊压力可定制)
环境温度 -25℃~+60℃
环境湿度 5~100%RH(相对湿度)
介质导电率 ≥20μs/cm
测量范围 1500:1  流速设定<15m/s
结构形式 一体型、分体型、沉浸型、防爆型
防护等极 IP65、IP68可选
防爆标志 ExmdIIT 4
产品标准 JB/T9248-1999电磁流量计


衬里材料主要性能:

衬里材料 主要性能 适用范围
聚四氟乙烯
(PTFE)
1、塑料中化学性能较稳定的一种材料能耐沸腾的盐酸、硫酸和王水,也能耐浓碱和各种有机溶剂,不耐三氟化氯、高流速液氟、液氧、臭氧的腐蚀。2、耐磨损性能差 浓酸,碱等强腐蚀介质
PFA 耐腐蚀性同PTFE,抗负压能力强 能用于负压状态
F46 1、耐腐蚀能力同PTFE  2、能耐低磨损3、抗负压能力强 1、同PTFD
2、能用于低磨损介质
氯丁橡胶 1、有极好的弹性,高度的扯断力,耐磨性能好2、耐一定低浓度酸,碱,盐介质的腐蚀,不耐氧化性介质的腐蚀 水、污水、矿浆、弱磨损性的泥浆
聚氨酯
  1. 有极好的耐磨性(相当于天然橡胶的10倍)
  2. 耐酸、碱性能较差
  3. 不能用于混有有机溶剂的水
中性强磨损的矿浆、煤浆、泥浆等


电极材料耐腐性能:

电极材料 耐腐蚀性能
SUS316 用于工业水,生活用水,具有弱碱腐蚀性的介质,
广泛用于石油,化工,尿素,维尼纶等工业
不锈钢涂覆碳化钨 用于无腐蚀性、强磨损性介质
哈氏合金B(HB) 对沸点以下一切浓度的盐酸有良好的耐蚀性,也耐硫酸、磷酸、氢氟酸、有机酸等非
氧化性酸、碱、非氧化盐液的腐蚀
哈氏合金C(HC) 能耐氧化性酸,也耐氧化性盐类或含其他氧化剂的腐蚀。
钛(Ti) 能耐海水,各种氯化物和次氯酸盐,氧化性酸,碱的腐蚀,不能耐较纯的还原性酸的腐蚀。但如果酸中含有氧化剂时,则腐蚀大为降低。
钽(Ta) 具有优良的耐腐蚀性,和玻璃很相似,除了氢氟酸、发烟硫酸、碱外,几乎能耐一切化学介质的腐蚀。
铂-铱合金 几乎适用所有化学物质,但不适用于王水和铵盐。
产品安装
安装电磁流量计时,需要注意以下几点:
安装位置:电磁流量计应安装在管道上游,以确保流体在进入流量计之前能够均匀分布。同时,安装位置应便于维修和校准。
管线准备:清理管道内部,防止管内残留物影响电磁流量计。准备相应法兰和密封材料,并根据流量计尺寸和规格准备接口处的防震垫。
安装方法:通常通过法兰连接,使用正确工具和扭矩紧固法兰,以防泄漏。接口处需加装防震垫,避免因管道震动引起干扰。
接线方式:按照电磁流量计说明书上的接线图进行接线,确保电缆与端子之间连接牢固可靠,并避免信号线和电源线间的干扰。
校准及试运行:安装完成后进行校准,以保证测量结果的准确性。试运行前检查各部件是否正常安装并紧固。
环境要求:电磁流量计安装位置应避免强烈震动和强电磁场的影响。建议垂直安装,如果水平安装,应确保两电极在同一水平面上。
直管段要求:保持前10后5倍的管径长度作为直管段,这对于减少气泡和固体颗粒的影响至关重要。
焊接安装:避免将流量计焊接连接,以免损坏流量计。
接地措施:变送器外壳、屏蔽线、测量管及变送器两端管道都需要接地,并设置单独接地点,以提高测量准确度。
阳光直射:避免电磁流量计直接受阳光直射,高温可能导致。
