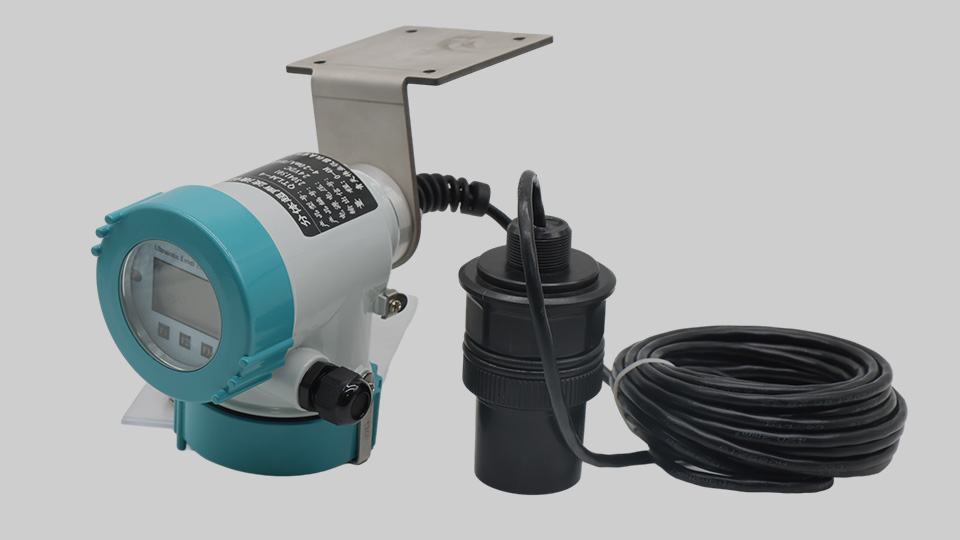

分体式超声波液位计

STDS-100分体式超声波液位计可采用二线制、三线制或四线制技术，二线制为：供电与信号输出共用；三线制为：供电回路和信号输出回路独立，当采用直流24v供电时，可使用一根3芯电缆线，供电负端和信号输出负端共用一根芯线；四线制为：当采用交流220v供电时，或者当采用直流24v供电，要求供电回路与信号输出回路完全隔离时，应使用一根4芯电缆线。直流或交流供电，具有4~20mADC，高低位开关量输出。

获取报价

19693786536

产品介绍

专业从事仪器仪表、流量检定装置设计、研发、生产、销售为一体的企业

产品简介

工作原理

分体式超声波液位计工作原理是由超声波换能器（探头）发出高频脉冲声波遇到被测物位（物料）表面被反射折回反射回波被换能器接收转换成电信号.声波的传播时间与声波的发出到物体表面的距离成正比.声波传输距离S与声速C和声传输时间T的关系可用公式表示：S=C×T/2.
由于发射的超声波脉冲有一定的宽度，使得距离换能器较近的小段区域内的反射波与发射波重迭，无法识别，不能测量其距离值。这个区域称为测量盲区。盲区的大小与超声波物位计的型号有关。
探头部分发射出超声波，然后被液面反射，探头部分再接收，探头到液（物）面的距离和超声波经过的时间成比例：
距离 [m] = 时间×声速/2 [m]
声速的温度补偿公式：环境声速= 331.5 + 0.6×温度

产品优势

超声波液位计的优势介绍

1、结构简单、读数方便、非常便于安装和维护；

2、采用非接触式测量，运行稳定可靠，不易受液体的粘度、密度等影响；

3、可以定点连续的测量，且能方便提供遥测和遥控的测量信号；

4、安全清洁，仪表使用寿命长；

5、适应性强：带温度补偿功能，可在温差较大的环境下使用；

6、精度高：具有RS-485通讯接口，采用特殊回波处理方式，有效避免虚假回波；

7、多种量程选择：有5米、10米、15米三种量程可选择，能在不同工业环境中应用；

8、较好的密封性（防护等级高达IP66/IP67）；

9、耐腐蚀性强：PVDF材质探头，可确保仪表在腐蚀性液体或者腐蚀性环境中可靠测量；

10、性价比高，维护成本低。

技术参数

专业从事仪器仪表、流量检定装置设计、研发、生产、销售为一体的企业

量程	5M、10M、15M、20M
测量精度	0.5%-1.0%
分辨率	3mm或0.1%（取大者）
显示	液晶显示
模拟输出	2线制4～20mA/250Ω负载
继电器输出	无
环境温度	显示仪表-20～+60℃，探头-20～+80℃
通信	无
防护等级	显示仪表IP65，探头IP68
探头电缆	无
探头安装	显示仪表IP65，探头IP68

产品安装

超声波液位计的安装要求

安装超声波液位计时必须考虑超声波液位计的盲区问题。当液位进入盲区后，超声波变送器就无法测量液位了，所以在确定超声波液位计的量程时，必须留出50公分的余量，安装时，变送器探头必须高出高液位50公分左右。这样才能保证对液位的准确监测及保证超声波液位计的安全。

机械安装时应注意：安装应垂直于测是物表面，避免用于测量泡沫性质物体，避免安装于距测量物体表面距离小于盲区距离（盲区：每台产品会有一个标准，随产品得知），应考虑束避开阴挡物质不与灌口和容器壁相遇，检测大块固体物应调整探头方位，减少测量误差。
