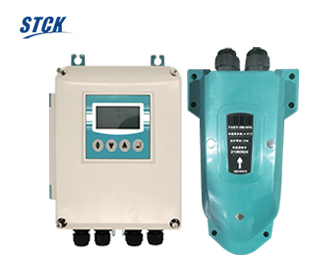

全渠宽电磁流量计

全渠宽电磁流量计运用流速-面积法测量原理,直接测量过流断面平均流速的智能新型明渠流量计。全渠宽电磁流量计的工作原理是法拉第电磁感应定律,通过在过流断面上铺设全渠宽励磁系统产生垂直全渠宽磁场,水流经过时切割磁场产生的感应电动势与过水断面的流速成正比。
全渠宽电磁流量计
产品介绍
功能特点
技术参数
产品安装
行业应用
产品介绍
专业从事仪器仪表、流量检定装置设计、研发、生产、销售为一体的企业
全渠宽电磁流量计运用流速-面积法测量原理,直接测量过流断面平均流速的智能新型明渠流量计。全渠宽电磁流量计的工作原理是法拉第电磁感应定律,通过在过流断面上铺设全渠宽励磁系统产生垂直全渠宽磁场,水流经过时切割磁场产生的感应电动势与过水断面的流速成正比。测量面的平均流速乘以断面的横截面积即可得到渠道的瞬时流量。断面的面积是水位的函数,通过液位计测量断面水位。全渠宽电磁流量计与目前其他流量测量方法相比,由于该测量原理是直接测量面的平均流速,其他原理是测量点或线的平均流速,综合比较该原理测量精度较高。

功能特点
专业从事仪器仪表、流量检定装置设计、研发、生产、销售为一体的企业

测量不受漂浮物、气泡、泥沙含量、水位变化、温度等的影响;

测量范围宽,支持双向测量;

广泛应用于水利工程、城市供水、污水处理、农业灌溉等领域;

适用于圆形、矩形、梯形和其他形状的渠道测量;

可测量平均流速、水位、瞬时流量、累积流量等;

结构简单,安装施工难度小;

与其它流量计相比,可测量截面流速,测量精度高;

多种供电电源选择: 24VDC、12VDC、220VAC等 ;

输出模式选择;4~20mA电流输出、脉冲(频率)、RS458/RS232、GPRS/4G;
技术参数
专业从事仪器仪表、流量检定装置设计、研发、生产、销售为一体的企业
测量范围 流速0.01m/s~10m/s
流速测量精度 ±0.5%
水位测量精度 ±1mm
流量计整体精度 ±2.5%
液位计盲区 <0.06m
环境温度 -20℃~+50℃
液晶显示 瞬时流量、累积流量、流速、流量百分比、液位百分比、液位高度、报警信息等。
输出 脉冲输出、频率输出、485接口等
流量计转换器供电 24V DC
液位计工作电压 12V DC-24V DC
功耗 ≤10W
产品安装
安装电磁流量计时,需要注意以下几点:
安装位置:电磁流量计应安装在管道上游,以确保流体在进入流量计之前能够均匀分布。同时,安装位置应便于维修和校准。
管线准备:清理管道内部,防止管内残留物影响电磁流量计。准备相应法兰和密封材料,并根据流量计尺寸和规格准备接口处的防震垫。
安装方法:通常通过法兰连接,使用正确工具和扭矩紧固法兰,以防泄漏。接口处需加装防震垫,避免因管道震动引起干扰。
接线方式:按照电磁流量计说明书上的接线图进行接线,确保电缆与端子之间连接牢固可靠,并避免信号线和电源线间的干扰。
校准及试运行:安装完成后进行校准,以保证测量结果的准确性。试运行前检查各部件是否正常安装并紧固。
环境要求:电磁流量计安装位置应避免强烈震动和强电磁场的影响。建议垂直安装,如果水平安装,应确保两电极在同一水平面上。
直管段要求:保持前10后5倍的管径长度作为直管段,这对于减少气泡和固体颗粒的影响至关重要。
焊接安装:避免将流量计焊接连接,以免损坏流量计。
接地措施:变送器外壳、屏蔽线、测量管及变送器两端管道都需要接地,并设置单独接地点,以提高测量准确度。
阳光直射:避免电磁流量计直接受阳光直射,高温可能导致。
